El rol de la topografía constituye el pilar analítico y técnico fundamental sobre el cual se sustenta el éxito de cualquier obra de gran envergadura en el mundo contemporáneo. Absolutamente ningún proyecto de infraestructura puede pasar de la fase conceptual a la realidad constructiva sin una caracterización precisa, rigurosa y tridimensional del terreno sobre el que se va a implantar. En un escenario global marcado por la escasez de suelo óptimo, la necesidad de optimizar los recursos financieros y la exigencia de cumplir con normativas de sostenibilidad ambiental sumamente estrictas, la ciencia de la medición del terreno ha dejado de ser una actividad puramente operativa de soporte para convertirse en un eje estratégico e indispensable en la toma de decisiones críticas de ingeniería.

Topografia, bir terreno, una construcción o una infraestructura no puede entenderse únicamente como la elaboración de un plano con medidas. La Topografía reúne procedimientos destinados a determinar posiciones, distancias, desniveles, superficies y características físicas de un espacio para representarlo con la precisión que requiere cada proyecto. Sus datos sirven para diseñar edificios, trazar carreteras, calcular pendientes, delimitar parcelas, controlar movimientos de tierra y comprobar si una obra se ejecuta en la posición prevista. Por esa razón, conocer sus métodos resulta útil tanto para estudiantes como para arquitectos, ingenieros, técnicos de obra y profesionales vinculados al territorio.

Topografía

Cuando se busca que es la topografía, una definición sencilla sería la disciplina técnica dedicada a medir y representar una parte de la superficie terrestre con sus elementos naturales y artificiales. Sin embargo, esa explicación se queda corta cuando se observa cómo se utiliza en un proyecto real.

La topografía permite convertir un terreno físico en información medible. Un desnivel que a simple vista parece pequeño puede representar una diferencia suficiente para modificar la entrada de un edificio, el drenaje de una parcela o la cantidad de tierra que debe excavarse. La medición topográfica transforma esas condiciones en coordenadas, cotas, distancias, pendientes y superficies que después pueden incorporarse a planos y modelos digitales.

La definicion de topografia también debe considerar que no todas las mediciones persiguen el mismo nivel de precisión. Medir aproximadamente una finca para estudiar una idea preliminar no requiere necesariamente el mismo procedimiento que replantear los pilares de una estructura. La metodología, los instrumentos y los controles deben adaptarse al propósito del trabajo.

El significado de topografia está estrechamente relacionado con la descripción geométrica de un lugar. La palabra suele vincularse a la forma del terreno y a la posición relativa de sus elementos. En la práctica profesional, esa idea se amplía para incluir construcciones existentes, límites, muros, caminos, redes, árboles, puntos de referencia y cualquier elemento que sea relevante para el proyecto.

El concepto de topografia puede entenderse mejor mediante un ejemplo cotidiano. Imaginemos una parcela en la que se proyecta una vivienda. Antes de diseñar correctamente sus accesos, niveles o conexión con la calle, es necesario saber si el terreno asciende, desciende o presenta cambios bruscos de pendiente. También interesa conocer dónde se encuentran los límites y qué elementos existen alrededor. El levantamiento topográfico aporta esa información de partida.

Una representación de calidad no debería limitarse a mostrar números. Debe permitir que quien recibe el plano entienda el terreno sin estar físicamente en él. De ahí la importancia de las curvas de nivel, los puntos acotados, las referencias, la orientación y una simbología clara.

Tipos de topografia

Los tipos de topografia pueden clasificarse de diferentes maneras dependiendo del objetivo, el entorno de trabajo y los procedimientos empleados. No existe una única división que sirva para todos los proyectos, pero algunas categorías ayudan a comprender qué información se necesita obtener.

La topografía planimétrica se centra principalmente en la posición horizontal de puntos y elementos. Permite determinar distancias, alineaciones, coordenadas y superficies sin que la diferencia de altura sea el elemento principal del análisis.

La topografía altimétrica estudia las elevaciones y desniveles. Es especialmente importante cuando deben analizarse pendientes, perfiles, drenajes o movimientos de tierras. Un proyecto puede presentar dimensiones correctas en planta y, aun así, resultar inviable si no se han estudiado adecuadamente las cotas.

La combinación de ambas se conoce habitualmente como levantamiento planialtimétrico. En muchos proyectos de arquitectura e ingeniería es precisamente el producto más útil, porque permite conocer simultáneamente la posición horizontal de los elementos y sus alturas.

También pueden distinguirse trabajos destinados al replanteo. En este caso, el proceso funciona en sentido inverso: el técnico parte de un diseño existente y traslada sus posiciones al terreno para indicar dónde deben ejecutarse ejes, cimentaciones, muros, instalaciones u otros elementos.

Otra clasificación puede realizarse según la tecnología:

La selección del método no debería depender únicamente de disponer del equipo más moderno. Un instrumento sofisticado puede producir malos resultados si se utiliza sin una planificación adecuada, mientras que una metodología más sencilla puede ser suficiente para determinados trabajos.

La precisión necesaria es uno de los criterios principales. Si el objetivo consiste en obtener un modelo general de una gran superficie, puede admitirse un margen distinto al requerido para comprobar el desplazamiento de un elemento estructural.

Topografía en la arquitectura

La topografía en la arquitectura tiene una importancia directa desde las primeras decisiones de diseño. Antes de decidir dónde colocar un edificio resulta necesario comprender la geometría real del lugar.

Un terreno aparentemente plano puede contener desniveles suficientes para condicionar la accesibilidad, el encuentro con la calle o la evacuación del agua. En una parcela inclinada, la influencia es todavía mayor: posición de la entrada, número de niveles, muros de contención, escaleras, rampas y excavaciones pueden depender de las cotas existentes.

El arquitecto utiliza la información topográfica como una base sobre la que desarrolla el proyecto. Si esa base contiene errores, las consecuencias pueden aparecer durante la construcción, cuando corregirlas suele resultar más complejo y costoso.

Supongamos que una parcela presenta una diferencia de altura de tres metros entre dos extremos. Un diseño que ignore esa condición puede requerir posteriormente grandes movimientos de tierra. Si la pendiente se conoce desde el inicio, el edificio puede adaptarse mediante niveles escalonados, semisótanos, plataformas o soluciones estructurales más coherentes con el lugar.

La topografía también interviene durante la ejecución. Una vez definido el proyecto, deben trasladarse al terreno sus coordenadas y dimensiones. Esta operación permite posicionar con precisión puntos como:

• Ejes estructurales.
• Límites de excavación.
• Cimentaciones.
• Muros.
• Pilares.
• Rasantes.
• Redes exteriores.
• Elementos de urbanización.

Después pueden realizarse comprobaciones para verificar que la construcción coincide con el proyecto. Así, el trabajo topográfico no termina necesariamente cuando se entrega el plano inicial del terreno.

¿Que estudia la topografia exactamente?

La expresión que estudia la topografia hace referencia principalmente a la posición y geometría de puntos situados sobre una parte determinada del terreno, junto con las relaciones de distancia, orientación y altura entre ellos.

Esto incluye tanto elementos naturales como artificiales. Un levantamiento puede registrar:

• Relieve.
• Caminos.
• Edificaciones.
• Muros.
• Árboles relevantes.
• Bordillos.
• Pozos y registros.
• Límites aparentes.
• Postes.
• Taludes.
• Elementos de servicios urbanos.

El nivel de detalle depende siempre de la finalidad. Para diseñar un pequeño jardín quizá no sea necesario registrar elementos alejados del área de intervención. En cambio, un proyecto de urbanización puede necesitar una lectura mucho más extensa de calles, accesos, pendientes y redes existentes.

También se estudian relaciones geométricas. Saber que un punto se encuentra a determinada altura no es suficiente si no se conoce su posición respecto al resto del proyecto.

Tipos de levantamiento en topografia

Los tipos de levantamiento en topografia responden a necesidades diferentes. El término levantamiento describe el proceso mediante el cual se obtienen datos del terreno o de elementos existentes para representarlos posteriormente.

Uno de los más comunes es el levantamiento planimétrico, destinado a obtener posiciones horizontales. Puede utilizarse para representar límites aparentes, caminos, edificaciones y otros elementos en planta.

El levantamiento altimétrico está orientado a determinar cotas y desniveles. Resulta útil para estudiar pendientes o establecer perfiles.

El levantamiento planialtimétrico reúne las dos dimensiones anteriores y suele ser habitual en proyectos arquitectónicos.

También existen levantamientos de detalle, que buscan representar con mayor densidad elementos específicos; levantamientos de obra, destinados al control de una construcción; levantamientos de fachadas e interiores; y trabajos vinculados con infraestructuras lineales.

En carreteras o redes, por ejemplo, interesa especialmente obtener perfiles longitudinales y transversales. En rehabilitación arquitectónica puede resultar más importante documentar la geometría real de muros, huecos, fachadas y deformaciones.

Elegir el tipo adecuado evita recopilar cientos de datos que no aportan nada al proyecto o, en el extremo contrario, descubrir posteriormente que falta información esencial.

Topografia ejemplos

La búsqueda topografia ejemplos se comprende mejor mediante situaciones concretas.

Pensemos primero en la construcción de una vivienda. El técnico mide la parcela, identifica sus límites visibles, recoge las cotas del terreno y registra elementos como árboles, muros y construcciones próximas. Con esos datos genera un plano sobre el que el arquitecto puede proyectar.

Otro ejemplo aparece en una carretera. Aquí no basta con representar un área pequeña. Se necesita conocer la geometría de una franja extensa, calcular perfiles y controlar cómo cambia la elevación a lo largo del recorrido.

En una nave industrial, el trabajo puede centrarse en verificar dimensiones de la parcela, cotas de plataformas, posición de pilares y nivel de pavimentos.

En una rehabilitación urbana, un escáner láser puede registrar millones de puntos de una fachada para obtener una representación precisa de su geometría.

Estos casos muestran que la topografía no consiste en repetir siempre el mismo procedimiento; cambia según el problema que debe resolverse.

Descripcion topografia ejemplos

La consulta descripcion topografia ejemplos puede referirse a cómo describir por escrito las características topográficas de un terreno.

Una descripción breve podría indicar:

“Parcela de geometría aproximadamente rectangular, con pendiente descendente desde el acceso situado al norte hacia el límite sur. El desnivel total entre ambos extremos es cercano a cuatro metros. Existe una plataforma de menor pendiente en el área central y un talud pronunciado junto al lindero oriental.”

Una descripción más técnica podría incorporar cotas, orientación, pendientes medias y elementos existentes.

El objetivo no es sustituir el plano, sino facilitar su interpretación. Una descripción bien redactada permite identificar rápidamente las condiciones que más pueden afectar al proyecto.

También conviene evitar frases ambiguas como “el terreno tiene bastante pendiente”. Siempre que existan datos disponibles, es preferible indicar dónde se localiza el desnivel y cómo se comporta.

Diferencia entre levantamiento topográfico y replanteo

Ambos procesos están relacionados, pero cumplen funciones distintas.

En el levantamiento, la información viaja del terreno al plano. Se miden posiciones existentes para elaborar una representación.

En el replanteo ocurre lo contrario. Las posiciones definidas en un plano o modelo se trasladan al terreno.

Puede resumirse así:

Esta diferencia resulta especialmente clara en una obra. Antes del proyecto puede realizarse un levantamiento de la parcela. Cuando empieza la construcción, se replantean ejes y elementos. Posteriormente pueden hacerse nuevos levantamientos de control para comprobar lo ejecutado.

¿Por qué las cotas son tan importantes en un proyecto?

Una cota expresa la altura de un punto respecto a una referencia determinada. En arquitectura e ingeniería, pequeñas diferencias pueden tener consecuencias relevantes.

Pensemos en una entrada accesible. Si la cota real de la acera es diferente de la utilizada durante el diseño, puede cambiar la pendiente necesaria para resolver el acceso.

Lo mismo ocurre con sistemas de drenaje. El agua necesita una pendiente adecuada para circular; por eso, conocer las elevaciones reales resulta fundamental.

Durante una excavación, las cotas permiten comprobar si se ha alcanzado la profundidad prevista. Durante la ejecución de una plataforma, indican si la superficie ha quedado a la altura correcta.

Por esa razón, el levantamiento debe contar con referencias estables que permitan recuperar el sistema de alturas durante diferentes etapas del proyecto.

Curvas de nivel y lectura de la forma del terreno

Las curvas de nivel unen puntos que tienen la misma elevación. Son una de las formas más intuitivas de representar el relieve en un plano bidimensional.

Cuando las curvas aparecen muy próximas, el terreno presenta una pendiente mayor. Cuando están más separadas, la pendiente suele ser más suave.

Su interpretación permite entender rápidamente:

• Direcciones de pendiente.
• Zonas relativamente planas.
• Lomas.
• Vaguadas.
• Taludes.
• Cambios bruscos del relieve.

No obstante, las curvas son una representación obtenida a partir de puntos medidos. Su calidad depende de la cantidad y ubicación de esos puntos. Si el terreno presenta una ruptura clara de pendiente y no se registra adecuadamente, el modelo puede suavizar una forma que en la realidad es más abrupta.

Aquí aparece una habilidad profesional importante: no basta con medir muchos puntos; hay que saber dónde medirlos.

Instrumentos utilizados en topografia

La instrumentación ha evolucionado considerablemente, pero cada equipo responde a necesidades distintas.

La estación total mide ángulos y distancias y permite calcular posiciones con gran precisión. Continúa siendo especialmente útil en obra y en espacios donde se necesita controlar puntos concretos.

Los receptores GNSS permiten obtener coordenadas mediante sistemas de navegación por satélite. Son muy eficientes en terrenos abiertos, aunque determinadas condiciones pueden dificultar la recepción.

Los niveles ópticos o digitales se utilizan para trabajos donde el control preciso de alturas es especialmente importante.

Los escáneres láser registran grandes cantidades de puntos en poco tiempo, generando las conocidas nubes de puntos. Resultan muy útiles en edificios existentes y geometrías complejas.

Los drones equipados para fotogrametría permiten cubrir áreas extensas y generar ortofotos y modelos tridimensionales. Sin embargo, volar un dron no convierte automáticamente el resultado en un levantamiento preciso: planificación, calibración, puntos de control y procesamiento siguen siendo fundamentales.

Errores comunes al realizar un levantamiento topográfico

Uno de los errores más frecuentes consiste en comenzar a medir sin definir qué información necesitará posteriormente el proyecto.

Puede ocurrir que se registre una gran cantidad de puntos y, al regresar a la oficina, se descubra que falta la cota de un acceso, la posición de un muro o un cambio de pendiente decisivo.

Otro problema consiste en no documentar correctamente los códigos utilizados durante la toma de datos. Si diferentes puntos aparecen sin una descripción clara, interpretar posteriormente qué representa cada uno puede convertirse en una tarea complicada.

También deben controlarse las referencias. Un punto base mal identificado puede afectar a posteriores replanteos.

La revisión en campo es una práctica especialmente útil. Antes de abandonar el lugar conviene comprobar si están registrados los elementos principales y si existen zonas que necesiten mediciones adicionales.

Topografía y arquitectura

Imaginemos una parcela estrecha que desciende aproximadamente cinco metros desde la calle hasta el fondo.

Una primera opción sería excavar una gran plataforma horizontal para construir una vivienda convencional. Esto puede exigir muros de contención y un volumen considerable de movimiento de tierras.

Otra alternativa sería diseñar la vivienda en varios niveles y aprovechar parcialmente la pendiente natural.

La topografía no determina por sí sola cuál es la mejor solución arquitectónica, pero proporciona la información necesaria para comparar alternativas de manera realista.

Además del diseño del edificio, influirá en jardines, recorridos peatonales, rampas, escaleras, evacuación de aguas y conexión con el espacio público.

En ese sentido, leer el terreno antes de proyectar puede evitar que la arquitectura intente imponer una geometría incompatible con el lugar.

Curso de topografia

Un curso de topografia útil debería combinar fundamentos teóricos, trabajo de campo y procesamiento de datos. Aprender únicamente definiciones no prepara a una persona para resolver situaciones reales.

Entre los contenidos fundamentales podrían encontrarse:

• Sistemas de coordenadas.
• Medición de distancias y ángulos.
• Nivelación.
• Errores y tolerancias.
• Manejo de estación total.
• Uso básico de GNSS.
• Levantamientos planimétricos y altimétricos.
• Replanteos.
• Curvas de nivel.
• Cálculo de superficies.
• Perfiles.
• Tratamiento digital de datos.
• Lectura y producción de planos.

También debería enseñarse a planificar el trabajo antes de salir al terreno. Elegir las posiciones desde las que se observarán los puntos, comprobar los instrumentos y anticipar posibles obstáculos puede ahorrar mucho tiempo.

En niveles avanzados pueden incorporarse fotogrametría, escáner láser, modelado tridimensional, BIM, SIG y otras tecnologías relacionadas con la captura y gestión de información espacial.

¿Cómo aprender topografía de forma práctica?

La teoría permite entender fórmulas y procedimientos, pero la verdadera comprensión aparece cuando se realizan mediciones.

Un ejercicio inicial podría consistir en levantar un espacio pequeño, como una plaza o un patio. El estudiante debe decidir qué puntos necesita, medirlos y elaborar posteriormente un plano.

Después puede comparar ese plano con el lugar y preguntarse si otra persona sería capaz de entender su geometría utilizando únicamente la representación.

Otro ejercicio consiste en realizar una nivelación entre varios puntos y cerrar el recorrido sobre una referencia conocida. Si aparece un error de cierre, el estudiante debe analizar su magnitud y comprender de dónde puede proceder.

También resulta útil practicar replanteos. Marcar físicamente un rectángulo con dimensiones y orientación definidas obliga a entender cómo se trasladan las coordenadas del dibujo al espacio real.

Precisión, exactitud y tolerancia en las mediciones

En topografía es importante distinguir entre obtener muchos decimales y obtener datos realmente fiables.

Un instrumento puede mostrar una coordenada con varias cifras decimales, pero eso no significa que todas representen una precisión real.

Cada proyecto debe establecer una tolerancia adecuada. En determinados levantamientos preliminares pueden admitirse diferencias que serían inaceptables durante el montaje de elementos industriales.

Esto lleva a una regla práctica: la precisión debe responder al uso que tendrán los datos.

Trabajar con exigencias innecesariamente altas puede aumentar tiempo y coste sin aportar valor. Trabajar con una precisión insuficiente puede provocar errores durante el diseño o la construcción.

¿Qué información debería contener un plano topográfico?

Un plano topográfico bien preparado debería permitir interpretar tanto la geometría como el sistema de referencia utilizado.

Dependiendo del proyecto, puede incorporar:

• Límites.
• Coordenadas.
• Cotas.
• Curvas de nivel.
• Edificaciones existentes.
• Muros y cerramientos.
• Caminos.
• Árboles.
• Redes visibles.
• Orientación norte.
• Escala.
• Leyenda.
• Referencias utilizadas.
• Fecha del levantamiento.

La fecha puede parecer un detalle menor, pero el terreno cambia. Una parcela puede sufrir movimientos de tierra, nuevas construcciones o modificaciones en sus límites físicos. Saber cuándo se realizó el levantamiento ayuda a valorar si sigue representando la situación actual.

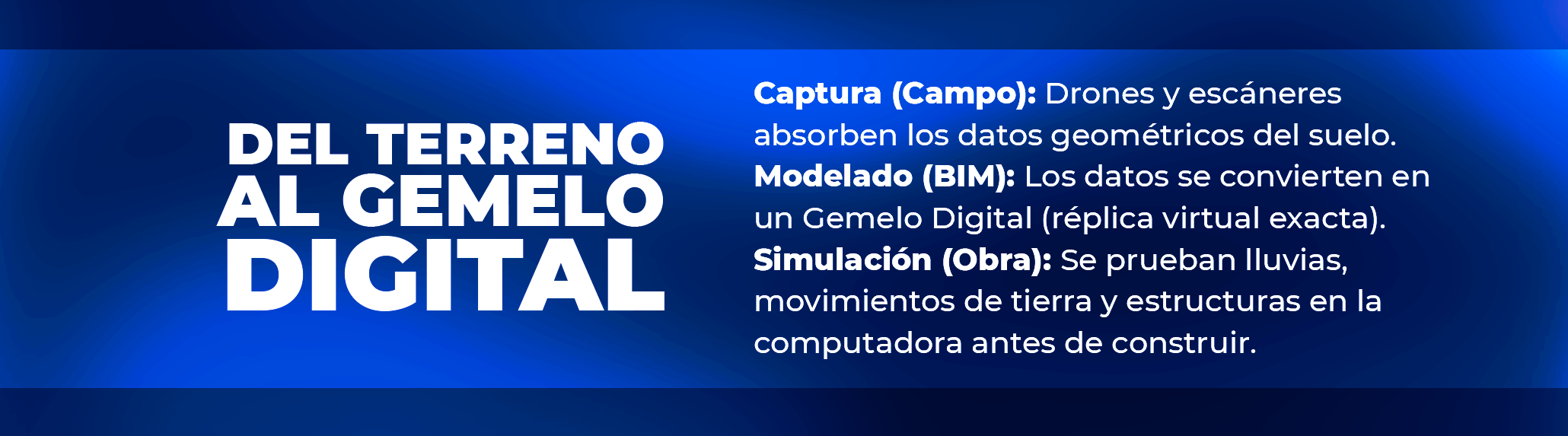

Del dato de campo al modelo digital

El trabajo no termina cuando los instrumentos se guardan. Las observaciones deben descargarse, organizarse, comprobarse y transformarse en información interpretable.

Los puntos pueden incorporarse a software CAD, programas especializados de topografía, plataformas GIS o entornos BIM, según la naturaleza del proyecto.

En un terreno, los puntos medidos pueden utilizarse para crear una superficie digital. A partir de ella se generan curvas de nivel, perfiles y cálculos de volumen.

En arquitectura existente, una nube de puntos procedente de un escáner puede servir como referencia para modelar fachadas, interiores y estructuras.

El tratamiento digital permite trabajar con enormes cantidades de información, pero también introduce un nuevo riesgo: confiar demasiado en lo que produce automáticamente el software. Una superficie perfectamente coloreada puede contener errores si los puntos originales se clasificaron mal.

Por eso, la revisión técnica sigue siendo necesaria incluso cuando gran parte del procesamiento está automatizado.

Topografía, drones y modelos tridimensionales

Los drones han cambiado la forma de abordar determinadas superficies. Una zona que anteriormente requería recorrer físicamente numerosos puntos puede fotografiarse desde el aire y procesarse posteriormente mediante fotogrametría.

Esto resulta especialmente útil en canteras, movimientos de tierras, terrenos extensos o zonas con acceso complicado.

Los productos obtenidos pueden incluir ortofotos, modelos digitales y nubes de puntos.

Sin embargo, existe una diferencia importante entre producir una imagen aérea atractiva y obtener información geométrica útil para un proyecto. Cuando se necesita precisión, deben controlarse aspectos como escala, puntos de apoyo, georreferenciación y calidad de las imágenes.

La tecnología facilita el trabajo, pero no sustituye el criterio sobre qué debe medirse y con qué nivel de fiabilidad.

Cómo utilizar la topografía para tomar mejores decisiones de proyecto

El mayor valor de un levantamiento aparece cuando sus datos se transforman en decisiones.

Antes de comprar una parcela, conocer su pendiente puede ayudar a anticipar dificultades constructivas. Antes de diseñar un edificio, permite adaptar niveles y accesos. Durante la obra, facilita comprobar posiciones y alturas. Después de construir, un levantamiento final puede documentar la situación ejecutada.

Esto explica por qué la topografía debe integrarse desde etapas tempranas y no tratarse como un simple trámite previo a la construcción.

Un buen levantamiento reduce incertidumbre. No elimina todos los problemas de un proyecto, pero evita que decisiones importantes se basen únicamente en fotografías, planos antiguos o percepciones visuales. Comprender la forma real del lugar, registrar sus características con una precisión adecuada y representar esos datos de manera clara permite que arquitectos, ingenieros y constructores trabajen sobre una base común. Esa combinación entre observación del terreno, medición y representación es la que convierte a la topografía en una herramienta fundamental para diseñar y construir con mayor control.
